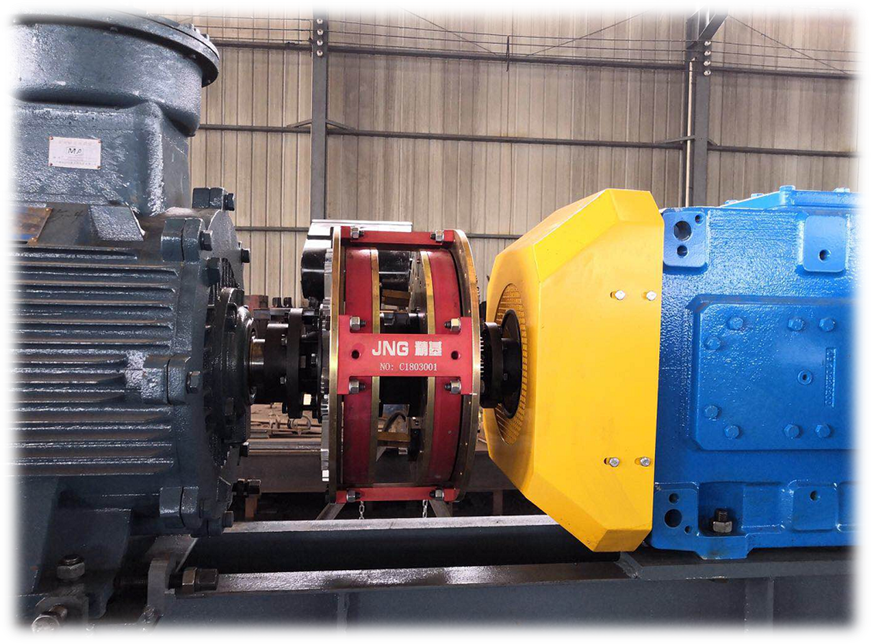

MTC系列限矩型永磁耦合器

限矩型永磁联轴器是由两个对称的盘式结构,可以通过小范围调节导体转子与永磁转子间气隙来改变输出转矩的大小,从而实现电机与负载的扭矩传递。主动端与从动端各由两个轮毂组成,间隙配合,便于安装,它们由锁紧盘连接到电机轴和负载轴上,不需要任何键槽或销钉进行固定。
当负载超过某个转矩限定值时,磁感应力就会产生轴向斥力将气隙拉大从而使负载与电机完全脱离,保护电机不受损坏。
产品编号
产品描述
参数

u产品概述



    限矩型永磁耦合器是根据磁感应原理开发而来,其主要由导体转子、环绕的永磁转子构成,导体转子与电机轴连接,永磁转子与工作机轴连接,永磁转子和导体转子形成固定的气隙永不接触,在电机转动时,转子之间的相对运动使得导体转子中产生感应涡电流,涡电流产生的磁场与永磁体磁场相互作用,从而实现转矩的传递,特殊结构设计的永磁转子在过载时,可实现自行弹开拉大气隙,实现卸载,卸除负载后,永磁盘自动复位,从而实现了扭矩限制,保护设备的功能。此种过载保护传扭方式与传统液力耦合器不同,其过载反应快、非接触传递力矩实现了无磨损、免维护,具有减振、降噪等优点,大大提高了设备运行的可靠性,自动复位功能更加稳定可靠。由狮扑公司自主开发的专利产品“内外套式锁紧机构”彻底解决了传统耦合器安装拆卸困难、可靠性低的缺陷。

u应用范围

 限矩型永磁耦合器 适用于皮带机、斗式提升机、斜拉链、破碎机等液力耦合器使用场合可参考替换使用。

u主要技术特点

MTC系列限矩型永磁耦合器

1、 缓冲启动

2、 消除振动、减少磨损

3、无需润滑、免维修

4、简单、可靠,纯机械结构

5、安装简单,允许较大对中误差

6、 环境适应能力强

7、使用寿命长

8、转矩限制,过载保护

9、更好的缓冲启动与停车



uMTC限矩型永磁耦合器选型参数表



电机功率

离心式水泵/风机(SF=1.2)

高启动扭矩(皮带机等SF=1.8

KW

3000rpm

1500rpm

1000rpm

750rpm

3000rpm

1500rpm

1000rpm

750rpm

7.5

MTC100

MTC100

MTC100

MTC100

MTC100

MTC100

MTC110

MTC110

11

MTC110

MTC110

MTC120

15

MTC110

MTC120

MTC120

MTC140

18.5

MTC110

MTC120

MTC140

MTC120

MTC140

MTC150

22

MTC110

MTC160

30

MTC120

MTC140

MTC160

MTC140

MTC160

MTC170

37

MTC110

MTC130

MTC150

MTC120

MTC150

MTC170

MTC180

45

MTC140

MTC160

MTC170

MTC160

MTC180

MTC190

55

MTC120

MTC150

MTC170

MTC180

MTC130

MTC170

MTC190

MTC200

75

MTC130

MTC160

MTC180

MTC200

MTC140

MTC180

MTC200

90

MTC140

MTC170

MTC190

MTC150

MTC190

MTC220

110

MTC150

MTC180

MTC200

MTC210

MTC170

MTC200

MTC210

MTC230

132

MTC160

MTC190

MTC210

MTC230

MTC220

MTC250

160

MTC170

MTC200

MTC230

MTC250

MTC180

MTC210

MTC240

MTC270

200

MTC180

MTC210

MTC250

MTC270

MTC190

MTC220

MTC260

220

MTC190

MTC230

MTC200

MTC240

MTC270

250

280

MTC200

MTC250

MTC260

MTC280

MTC210

MTC250

315

MTC280

400

MTC210

MTC270

MTC280
